海康工業讀碼器MV-ID6200M-00C-NNN助力手機零部件DM讀碼檢測

手機整機裝配前,需要對手機的零部件進行產品質量追溯,每種零部件上都有特定的DM編碼,用戶需要知道零部件上是否有DM碼,并顯示在生產屏幕上展示。


一、案例背景

(1)  項目需求

1、需要讀取料盤上零部件的DM碼

2、通過TCP/IP通信協議輸出這些碼的內容,同時需框出讀到的碼進行展示


(2)  項目痛點

1、項目預算有限,現場已有產線使用讀碼器進行讀碼應用,需要在此基礎上進行改動

2、零部件產品上的DM碼尺寸比較小,模塊數比較多,同時料盤會有遮擋,讀碼難度比較大

3、需要對生產情況以及物料情況進行可視化展示,需要快速定位到沒有DM碼的產品


二、方案描述

(1)項目配單表

考慮到成本原因,初步使用現場已有的海康工業讀碼器ID6200M和12mm鏡頭作為硬件設備

考慮到客戶需要界面展示,采用讀碼平臺軟件進行讀碼效果展示

物料完整型號數量
相機MV-ID6200M-00C-NNN4
鏡頭MVL-KF3528M- 12MP4
讀碼平臺MVID-M1

海康ID6000系列高分辨率讀碼器固定式掃描器

      海康ID6000系列高分辨率讀碼器固定式掃描器

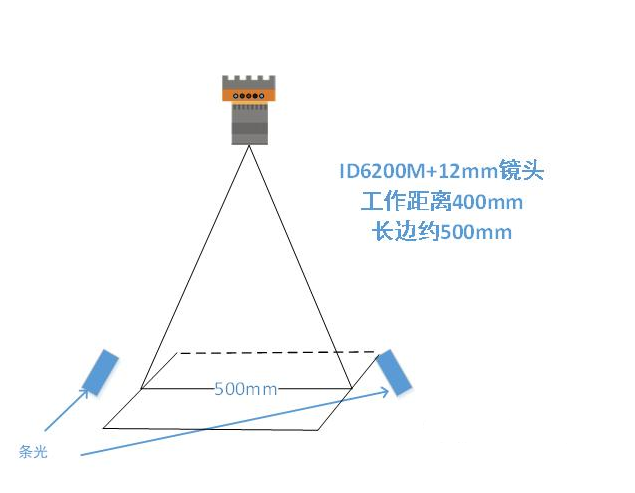

(2)方案示意圖




(3)搭建與調試

項目難點1:

調試過程中發現,在現有硬件設備下由于DM碼模塊較小,如果要保證穩定讀碼就需要犧牲視野,同時不同線體料盤里物料數量不一樣,因此實際視野大小也有區別。


解決方案:

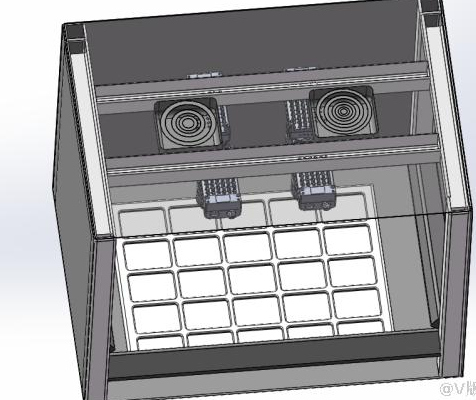

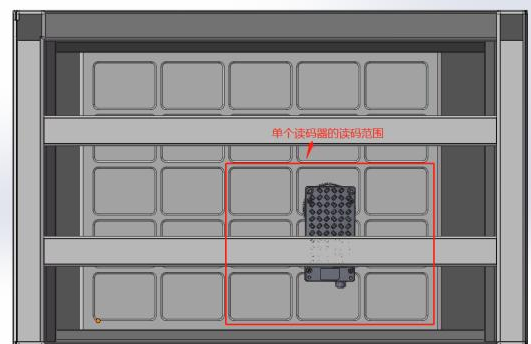

對相機和工位重新分配,對不同大視野進行不同數量的多相機視野拼接;同時鏡頭用35mm鏡頭替換12mm鏡頭,條光數量根據料盤情況最大添加至四個。


項目難點2:

在確定硬件設備沒有其他問題之后,針對視覺展示需求,對視覺平臺功能進行定制。

解決方案:

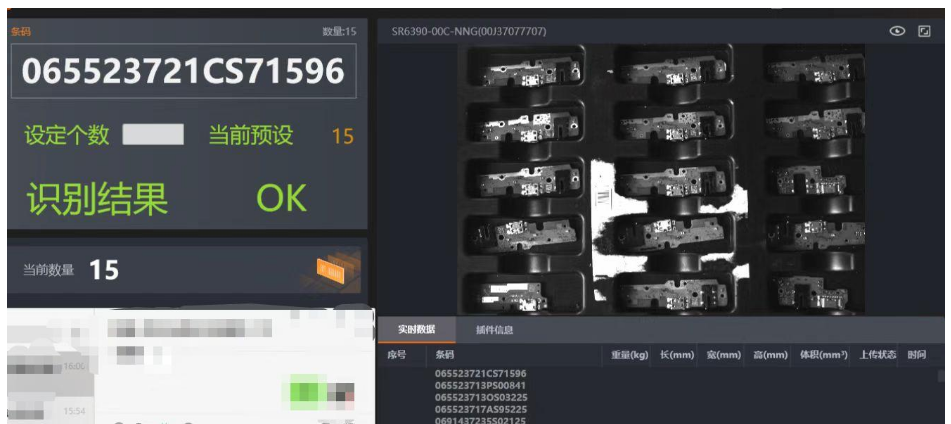

展示整個料盤里DM碼的總數、展示界面增加ROI渲染框、根據讀碼平臺界面輸入的條碼總數判斷這批物料OK還是NG。




項目難點3:

現場的光柵觸發設備在測試中發現存在誤觸發和干擾情況。

解決方案:

考慮到實際生產情況,觸發方式由光柵觸發改為按鈕觸發,讀碼平臺方案由狂掃改為動態讀碼方案。


項目難點4:

為了實現快速確認具體物料是否缺少DM碼,同時保證ROI渲染框和碼一一對應。

解決方案:

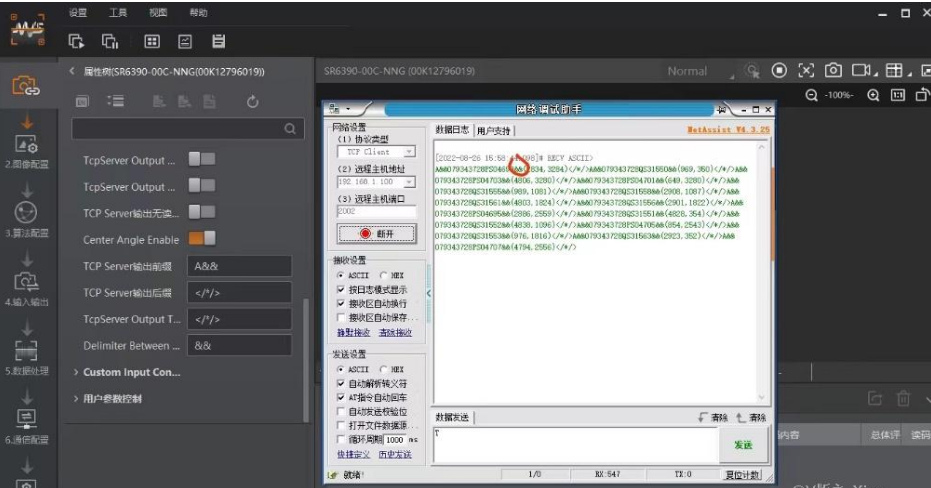

提出輸出數據格式定制,實現相機+條碼+條碼坐標輸出,快速定位條碼。




三、方案優勢

通過讀碼器和讀碼平臺的結合,實現了視覺可視化展示,此前此類項目只能通過PC-base(VM)或者智能相機進行,此項目可以看做是讀碼產品的一個新的嘗試和應用。

讀碼能力方面,以往項目都是物流場景,讀碼應用簡單。此次項目更換碼制之后,海康讀碼器讀碼能力依舊出色,多相機從數據融合、數據輸出再到界面展示,整體耗時在3S以內。整體的應用方案讀碼率保證在99%以上,能夠適應目前所有線體上的DM碼。

在已有的硬件上進行改造,針對不同線體進行差異化方案制定,盡可能的控制了成本。
